球型支座是一種新型支座，因其承載力高、轉角大、轉到靈活、轉動力矩與轉角無關等優點，可廣泛用於各種跨度
、各種類型的橋梁，特别适用於大跨度橋梁及寬橋、曲線橋、坡道橋等構造複雜的橋梁。下面，衡水鑫威就爲大家介紹一下球型支座的工作原理和構造吧。

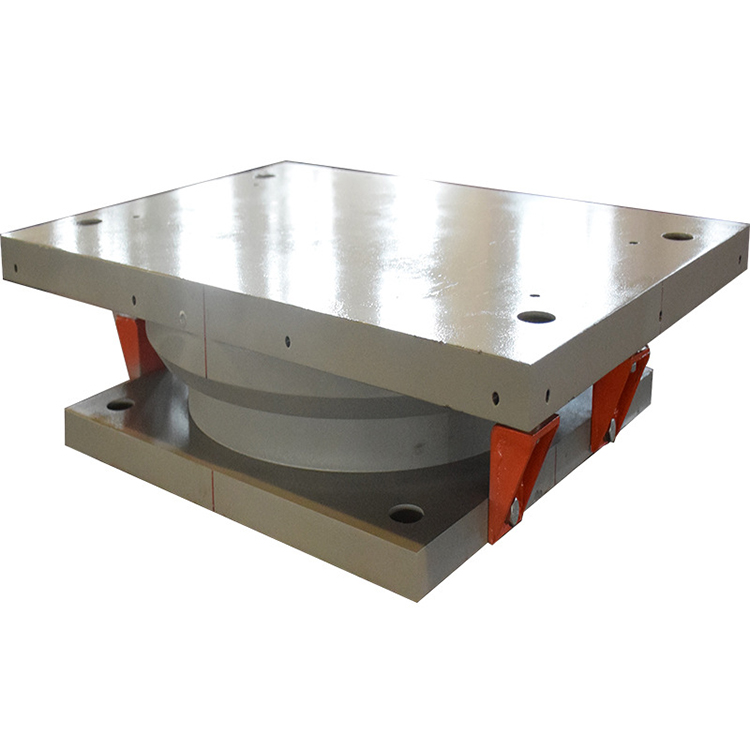

      球型支座，主要由下座闆、球面四氟闆、密封裙、中座闆、平面四氟闆、上滑闆和上座闆組成。

      球型支座的水平位移是由上（支座）滑闆與中座闆上的平面四氟闆之間的滑動來實現的。另外，通過在上座闆上設置導向闆（槽）或導向環來約束支座的單向或多向位移，可以制成單向活動球型支座和固定球型支座。

       球型支座的轉角是由中座闆的凸球面與下座闆上的球面四氟闆之間的滑動來實現的。通常由於支座的轉動中心與上部結構的轉動中心不重合，而在中座闆和下座闆之間形成第二滑動面。根據上部結構與支座轉動中心的相對位置，球面轉動方向可以與平面滑動方向一緻或相反。如果兩個轉動中心重合，則無平面滑動。
