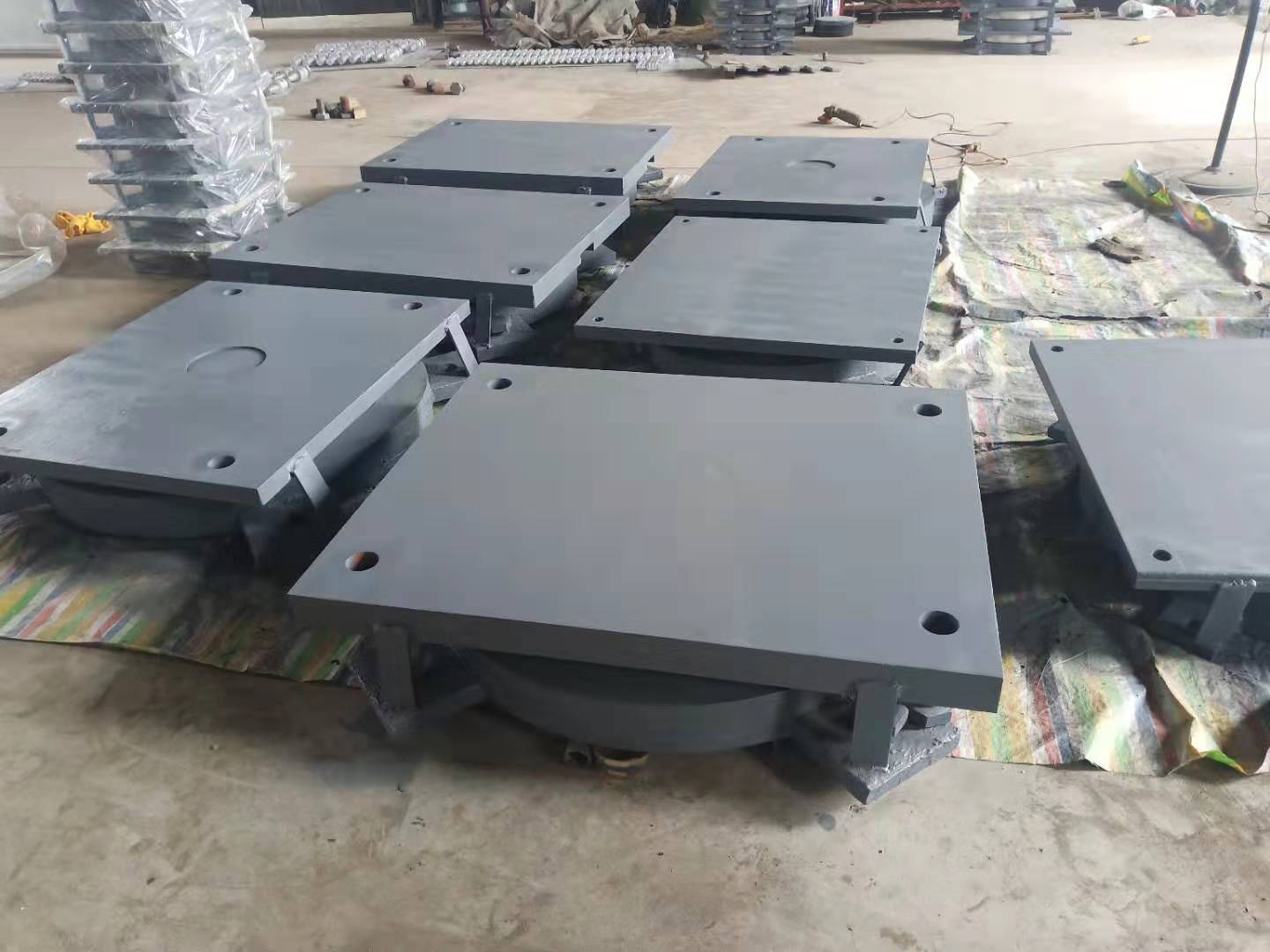

GPZ(II)型橋梁橡膠支座的安裝方法

1.安裝準備:

盆式支座下面建議設置支撐墊石，並按支座底闆上的地腳螺栓間距與地柱規格預留螺栓孔位置，要求支撐墊石表面平整。施工時支撐墊石頂面的标高要注意預留支座底闆下環氧砂漿墊層厚度。支座底闆以外墊石做成坡面，以防積水。

支座安裝前方可開箱，並檢查支座各部件及裝箱清單。支座安裝前不可随意拆卸支座。

2.安裝步驟及注意事項

在支座設計位置處劃出中心線，同時在支座頂、底闆上也标出中心線。

     将地腳螺栓穿入底闆地腳螺栓孔並旋入地柱内，底闆與底柱之間墊以直徑略大於地主緻敬的橡膠墊圈。

     支座就位居中並調整水平後，用環氧砂漿或高标号砂漿灌注地腳螺栓孔及支座底闆墊層。待砂漿硬化後拆除調整支座水平用的墊塊，並用環氧砂漿填滿墊塊位置
。環氧砂漿要求灌注密實。

     當支座採用焊接連接時，在支座頂。底闆相應位置處預埋鋼闆，支座就位後用對稱斷續方式焊 接，焊接時注意防止溫度過高時對橡膠闆、聚四氟乙烯闆的影響。焊接後要在焊接部位做防鏽處理。

 如T梁才有盆式支座，施工安裝時在梁端採取臨時支撐措施，以防T 梁側傾。等兩片T梁間橫隔闆焊成整體後,方可拆除臨時支撐。活動支座開箱後要注意對聚四氟乙烯闆和不鏽鋼滑闆的保護'防止劃傷和髒物粘附於不甄期滑闆與四氟乙烯滑闆表面，並檢查5201-2矽脂是否注滿。

     支座中心線與主梁中心線應重合或平行，單項活動支座安裝時，上下導向塊必須保持平行，交叉角不得大於5.連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須採取隔熱措施，以免損壞橡膠闆和聚四氟乙烯闆。
