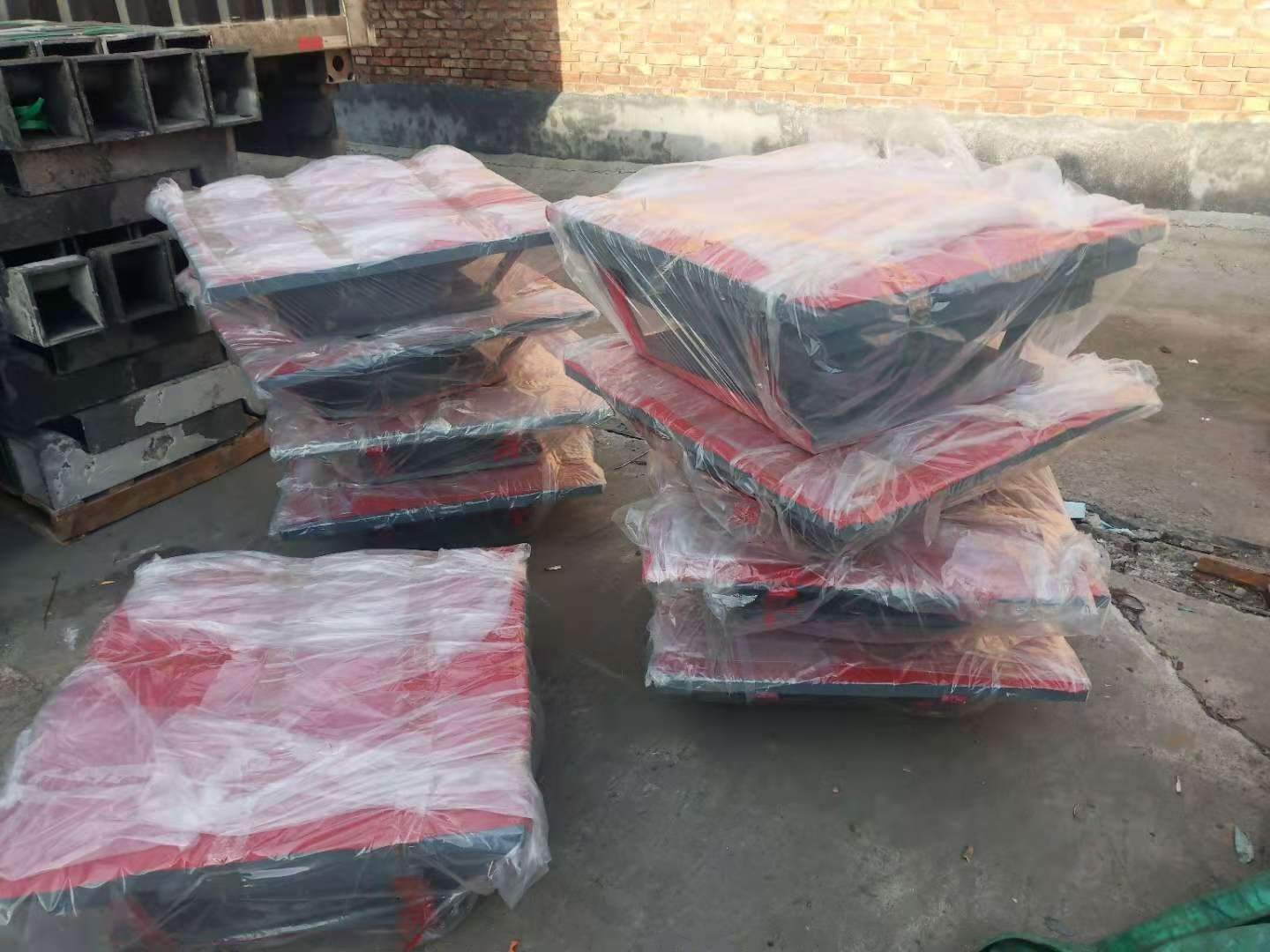

衡水鑫威工程橡膠有限公司陝西GQZ球型鋼支座出廠價,陝西GQZ球型鋼支座廠家

球型鋼支座已經在鋼結構工程和公路橋梁上廣泛應用。GQZ球型鋼支座傳力可靠，轉動靈活，承載力高，允許位移量大，能夠滿足支座大轉角的需要
。

二、GQZ球型鋼支座主要特點：

    1、支座通過球面傳力，不出現力的縮頸現象,作用在下部結構上的反力比較均勻。

    2、支座通過PTFE滑闆/MHP滑闆的滑動實現支座的轉動過程。轉動力矩小，轉動力矩隻與支        座球面半徑及PTEE滑闆/MHP滑闆的摩擦系數有關,與支座轉角大小無關,特别适用於大轉        角的要求，設計轉角可達0.05rad以上。

    3、使用壽命長。支座不使用橡膠承壓，不存在橡膠老化對支座性能的影響，特别适用於使        用環境比較惡劣的地區。

4、採用MHP高度耐磨滑闆，使支座尺寸得到有效控制，可大大節省結構和支座本身的成本.

三、GQZ球型鋼支座主要技術性能：

    1.GQZ支座/PTFE滑闆/豎向承載力從1000KN至20000KN，共分爲16級，大於20000KN可根據客       戶需要設計加工，同時公司可以設計和生産使用MHP滑闆的GQZ支座。

    2.支座設計轉角θ爲0.01,0.02和0.05rad

    3.GQZ支座/PTFE滑闆/設計位移量

      1000-2500KN e＝±50和±100mm ; 3000-20000KN，e＝±50mm、±100mm 和±150mm ; 設       計位移量根據工程需要可進行變更。

    4.PTFE滑闆在有矽脂潤滑條件下，應力爲30Mpa時，摩擦系數取值如下：

      常溫（-25 ℃ ~＋60 ℃ ）< 0 .01

      低溫（-40 ℃ ~＋40 ℃ ）< 0.03

      MHP滑闆在有矽脂潤滑條件下，應力爲60Mpa時，摩擦系數取值如下：

      常溫（-25 ℃ ~＋60 ℃ ）< 0 .03

      低溫（-40 ℃ ~＋40 ℃ ）< 0.05

    5.支座可承受的水平力：

     固定支座（GD）和單向滑動支座（DX）水平承載力爲支座反力的10 %，可根據工程需要進行變更。
